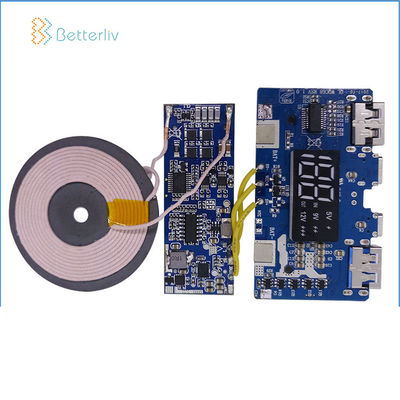

1.6 मिमी एफआर -4 पावर पीसीबीए 94V0 आज्ञाकारी 1oz कॉपर मोटाई
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| मूलभूत सामग्री:: | FR-4 | कॉपर की मोटाई: | एक आउंस |
|---|---|---|---|
| बोर्ड की मोटाई: | 1.6 मिमी | Min. मिन। hole size छेद का आकार: | 0.3 मिमी |
| सतही परिष्करण: | HALS, HALS OSP आदि | परीक्षण सेवा: | 100% ई-परीक्षण |
| हाई लाइट: | एफआर -4 पावर पीसीबीए,94V0 श्रीमती पीसीबी असेंबली,1.6 मिमी श्रीमती पीसीबी असेंबली |
||
पावर PCBA श्रीमती सर्किट बोर्ड कस्टम इलेक्ट्रॉनिक असेंबली PCB PCBA FR4
पीसीबी / पीसीबीए सेवाएं
1.एक तरफा पीसीबी, दो तरफा पीसीबी, बहु परत पीसीबी, प्रतिस्पर्धी मूल्य, अच्छी गुणवत्ता और अच्छी सेवा।
2. FR-4, FR-4 हाई TG, CEM-1, CEM-3, एल्युमिनियम बेस मटेरियल।
3. एचएएल, एचएएल लीड फ्री, इमर्शन गोल्ड/सिल्वर/टिन, ओएसपी सरफेस ट्रीटमेंट।
4. मुद्रित सर्किट बोर्ड 94V0 के अनुरूप हैं, और IPC610 कक्षा 2 अंतर्राष्ट्रीय पीसीबी मानक का पालन करते हैं।
5. मात्राएँ प्रोटोटाइप से लेकर मध्यम और बैच उत्पादन तक होती हैं।
हमारी PCBA सेवाओं में थ्रू-होल (पारंपरिक) और सरफेस माउंट (SMT) असेंबली क्षमता दोनों शामिल हैं।वे कम से मध्यम मात्रा में जटिल, बहु-प्रौद्योगिकी पीसीबीए के चल रहे निर्माण के माध्यम से प्रोटोटाइप के प्रारंभिक उत्पादन (हमारी एनपीआई प्रक्रिया के हिस्से के रूप में) से लेकर हैं।
हमारे फायदे
1. उच्च अंत, छोटी मात्रा और विभिन्न प्रकार की पीसीबीए सेवा की पेशकश की।
2. PCBA में शीघ्र, लचीली और वन-स्टॉप सेवा।
3. असेंबली और परचेजिंग सर्विस ऑफर या उनके नुकीले एजेंट।
4. पारदर्शी उद्धरण, लागत और लाभ ग्राहक के लिए विस्तृत रूप से खोले गए हैं।
5. पेशेवर इंजीनियरों और अंतर्देशीय और विदेशी ग्राहकों के साथ सहयोग करने में दीर्घकालिक सफल अनुभव के साथ, सभी नई परियोजनाओं को अपेक्षा से अधिक तेजी से और बेहतर विकसित किया जा सकता है।
6. संयुक्त राज्य अमेरिका या जापान के आयात के साथ टिन क्रीम और टिन बार, और उत्पादन के दौरान 100% एओआई परीक्षण, हमारे द्वारा बनाए गए सभी पीसीबीए अधिक विश्वसनीय हैं।
उत्पाद क्षमता
| आइटम | पीसीबी क्षमता |
| उत्पाद का नाम | श्रीमती सर्किट बोर्ड निर्माता कस्टम इलेक्ट्रॉनिक असेंबली पीसीबी पीसीबीए |
| सामग्री | एफआर-4;उच्च टीजी एफआर -4;एल्यूमिनियम;सीईएम-1;सीईएम-3;रोजर्स, आदि |
| पीसीबी प्रकार | कठोर, लचीला, कठोर-लचीला |
| परत सं। | १, २, ४, ६, २४ परत तक |
| आकार | आयताकार, गोल, स्लॉट, कटआउट, जटिल, अनियमित |
| अधिकतम पीसीबी आयाम | 1200 मिमी * 600 मिमी |
| बोर्ड की मोटाई | 0.2 मिमी -4 मिमी |
| मोटाई सहिष्णुता | ± 10% |
| न्यूनतम छेद आकार | 0.1 मिमी (4 मिलियन) |
| तांबे की मोटाई | 0.5 आउंस-3ओजेड (18 उम-385 उम) |
| कॉपर चढ़ाना छेद | 18um-30um |
| न्यूनतम ट्रेस चौड़ाई | 0.075 मिमी (3 मील) |
| न्यूनतम स्थान चौड़ाई | 0.1 मिमी (4 मिलियन) |
| सतह खत्म | HASL, LF HASL, Imm Gold, Imm Silver, OSP आदि |
| सोल्डर मास्क | हरा, लाल, सफेद, पीला, नीला, काला, नारंगी, बैंगनी |
| आइटम | पीसीबीए क्षमता |
| उत्पाद का नाम | श्रीमती सर्किट बोर्ड निर्माता कस्टम इलेक्ट्रॉनिक असेंबली पीसीबी पीसीबीए |
| विधानसभा विवरण | श्रीमती और थ्रू-होल, आईएसओ श्रीमती और डीआईपी लाइनें |
| उत्पादों पर परीक्षण | परीक्षण जिग / मोल्ड, एक्स-रे निरीक्षण, एओआई टेस्ट, कार्यात्मक परीक्षण |
| मात्रा | न्यूनतम मात्रा: 1 पीसी।प्रोटोटाइप, छोटा आदेश, बड़े पैमाने पर आदेश, सब ठीक है |
| फाइलों की जरूरत | पीसीबी: गेरबर फाइलें (सीएएम, पीसीबी, पीसीबीडीओसी) |
| अवयव: सामग्री का बिल (बीओएम सूची) | |
| असेंबली: पिक-एन-प्लेस फ़ाइल | |
| पीसीबी पैनल का आकार | न्यूनतम आकार: 0.25*0.25 इंच (6*6mm) |
| अधिकतम आकार: 1200 * 600 मिमी | |
| घटक विवरण | 0201 आकार के लिए निष्क्रिय नीचे |
| बीजीए और वीएफबीजीए | |
| सीसा रहित चिप वाहक/सीएसपी | |
| दो तरफा श्रीमती विधानसभा | |
| ठीक BGA पिच 0.2mm (8mil) तक | |
| बीजीए मरम्मत और रीबॉल | |
| भाग निकालना और बदलना | |
| घटक पैकेज | कट टेप, ट्यूब, रील्स, लूज पार्ट्स |
| पीसीबी + असेंबली प्रक्रिया | ड्रिलिंग ----- एक्सपोजर ----- चढ़ाना ----- नक़्क़ाशी और स्ट्रिपिंग ----- छिद्रण ----- विद्युत परीक्षण ----- श्रीमती ----- वेव सोल्डरिंग --- --संयोजन-----आईसीटी-----कार्य परीक्षण-----तापमान और आर्द्रता |
