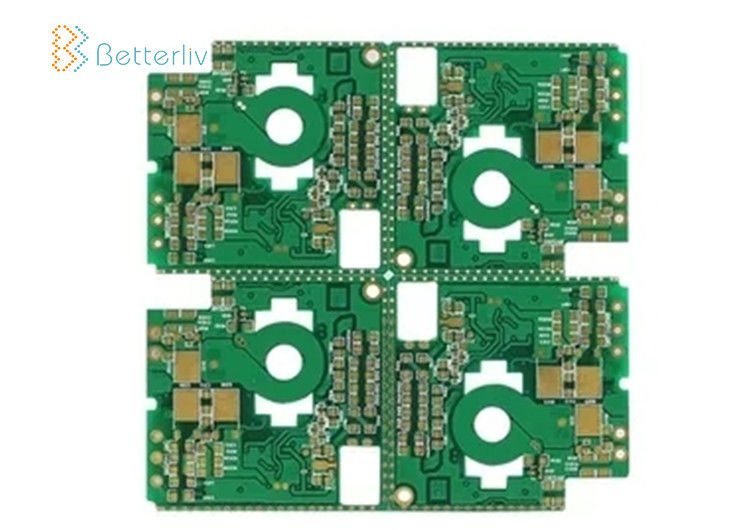

OEM 6 परत पीसीबी बोर्ड, FR4 डबल पक्षीय सर्किट बोर्ड
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| उत्पाद का नाम: | 6 परत पीसीबी विधानसभा | Min. मिन। line width रेखा की चौड़ाई: | 0.075mm / 0.075mm (3mil / 3mil) |
|---|---|---|---|
| मूलभूत सामग्री: | FR-4 / CEM-1 / CEM-3 / Polyimild / PTFE / रोजर्स | कॉपर की मोटाई: | 0.4-2mil (10-50um) |
| सतही परिष्करण: | HASL / OSP / Ag / ENIG / ENEPIG / विसर्जन चांदी, टिन | सेवा: | वन स्टॉप तुर्की सर्विस |
| हाई लाइट: | OEM 6 परत पीसीबी बोर्ड,FR4 डबल पक्षीय सर्किट बोर्ड,OEM डबल पक्षीय सर्किट बोर्ड |
||
एफआर 4 डबल साइड 6 लेयर पीसीबी बोर्ड प्रोटोटाइप निर्माताओं को OEM मल्टीलायर पीसीबी बोर्ड बनाएं
पीसीबी निर्माण क्षमता
| लेख | विवरण | क्षमता |
| सामग्री | टुकड़े टुकड़े सामग्री | FR4, उच्च TG FR4, उच्च आवृत्ति, फिटकिरी, FPC... |
| बोर्ड काटना | परतों की संख्या | 1-48 |
| आंतरिक परतों के लिए न्यूनतम मोटाई (घन मोटाई को बाहर रखा गया है) |
0.003 ”(0.07 मिमी) | |
| बोर्ड की मोटाई | मानक | (0.1-4 मिमी ± 10%) |
| न्यूनतम। | सिंगल / डबल: 0.008 ± 0.004 " | |
| 4 परत: 0.01 ± 0.008 " | ||
| 8 परत: 0.01 ± 0.008 " | ||
| धनुष और मोड़ | 7/1000 . से अधिक नहीं | |
| कॉपर वजन | बाहरी घन वजन | 0.5-4 0z |
| आंतरिक घन वजन | 0.5-3 0z | |
| ड्रिलिंग | न्यूनतम आकार | 0.0078 ”(0.2 मिमी) |
| ड्रिल विचलन | ± 0.002″ (0.05 मिमी) | |
| पीटीएच छेद सहिष्णुता | ± 0.002″ (0.005 मिमी) | |
| एनपीटीएच छेद सहिष्णुता | ± 0.002″ (0.005 मिमी) | |
| सोल्डर मास्क | रंग | हरे, सफेद, काले, लाल, नीले… |
| मिन सोल्डर मास्क क्लीयरेंस | 0.003″ (0.07 मिमी) | |
| मोटाई | (0.012*0.017mm) | |
| silkscreen | रंग | सफेद, काले, पीले, नीले… |
| न्यूनतम आकार | 0.006″ (0.15 मिमी) | |
| फिनिश बोर्ड का अधिकतम आकार | 700*460mm | |
| सतह खत्म | HASL, ENIG, इमर्शन सिल्वर, इमर्शन टिन, OSP… | |
| पीसीबी रूपरेखा | स्क्वायर, सर्कल, अनियमित (जिग्स के साथ) | |
| पैकेज | क्यूएफएन, बीजीए, एसएसओपी, पीएलसीसी, एलजीए | |
हमारी सेवा
• इलेक्ट्रॉनिक घटक सामग्री की खरीद
• नंगे पीसीबी निर्माण
• पीसीबी विधानसभा सेवा।(श्रीमती, डीआईपी)
• पूर्ण परीक्षण: एओआई, एक्स-रे, इन-सर्किट टेस्ट (आईसीटी), कार्यात्मक परीक्षण (एफसीटी)
• अनुरूप कोटिंग सेवा
• प्रोटोटाइप और बड़े पैमाने पर उत्पादन...
• पीसीबी लेआउट, पीसीबीए डिजाइन आपके विचार के अनुसार
सामान्य प्रश्न
Q1.आप कौन सी विनिर्माण सेवाएं प्रदान करते हैं?
A1: हम पीसीबी फैब्रिकेशन, कंपोनेंट सोर्सिंग और प्रोक्योरमेंट, SMT, प्लास्टिक इंजेक्शन और मेटल, फाइनल असेंबली, टेस्टिंग, सर्टिफिकेशन सपोर्ट और अन्य मैन्युफैक्चरिंग सर्विसेज सहित वन-स्टॉप फुल-टर्नकी मैन्युफैक्चरिंग सॉल्यूशन प्रदान करते हैं।
प्रश्न २.क्या हम फाइलें भेजने से पहले एनडीए पर हस्ताक्षर कर सकते हैं?
A2: निश्चित रूप से, हम अपने ग्राहकों के साथ NDA (गैर प्रकटीकरण समझौते) पर हस्ताक्षर करना चाहते हैं और उत्पादन फाइलों को गोपनीय रखना चाहते हैं।
Q3.PCB और PCBA कोटेशन के लिए आपको किन फाइलों की आवश्यकता है?
ए 3: हमें मात्रा पूछताछ, बीओएम, पीसीबी गेरबर, पीसीबी विनिर्देश आवश्यकता, फ़ाइल लेने और जगह, परीक्षण योजना (यदि आपको आवश्यकता हो) जानने की जरूरत है।फिर हम 24 घंटों के भीतर आपको जांचेंगे और उद्धृत करेंगे, हम आपको सर्वोत्तम मूल्य प्रदान करना चाहते हैं जैसा हम कर सकते हैं।
प्रश्न4.PCBA ऑर्डर के लिए न्यूनतम ऑर्डर मात्रा क्या है?
ए 4: हमारा पीसीबीए एमओक्यू 1 पीसी है, हम आपको डिजाइन नमूना सत्यापन से लेकर बड़े पैमाने पर उत्पादन चलाने तक का समर्थन कर सकते हैं।हम पेशेवर हैं और आपको सभी निर्माण प्रक्रिया को तेज और आसानी से प्राप्त करने में मदद करने के लिए तैयार हैं।
प्रश्न5.PCBA ऑर्डर के लिए प्रोडक्शन लीड टाइम क्या है?
ए 5: नमूना आदेश (1 ~ 20 पीसी) के लिए हमारे पीसीबीए उत्पादन का नेतृत्व समय 1 ~ 2wks है;ट्रायल प्रोडक्शन रन के लिए 3 ~ 4wks (100 ~ 1000 पीसी), बड़े पैमाने पर प्रोडक्शन रन (> 1000 पीसी) के लिए 4 ~ 5wks।यदि आपको तत्काल आवश्यकता हो तो हम आपको शीघ्र सेवा प्रदान कर सकते हैं।
