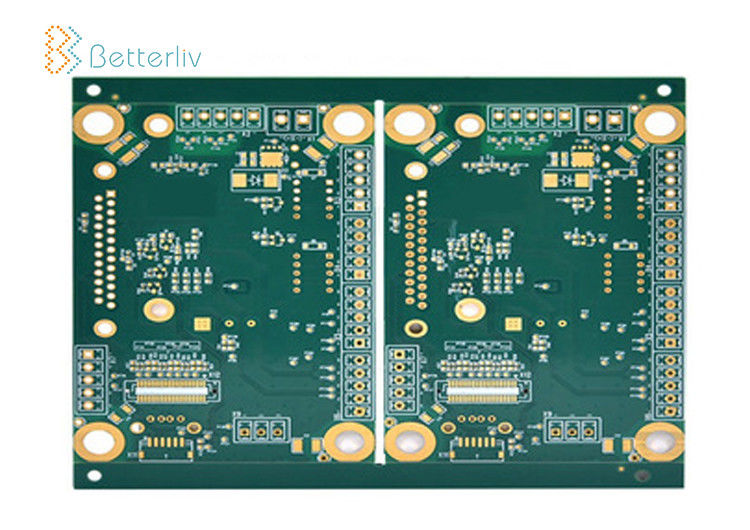

ISO9001 उच्च टीजी Diy 4 परत पीसीबी, निर्माण त्वरित बारी पीसीबी Turn
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| परतों की संख्या: | 4 परतें | कॉपर की मोटाई: | एक आउंस |
|---|---|---|---|
| मूलभूत सामग्री: | FR-4 | Min. मिन। line width रेखा की चौड़ाई: | 0.1 मिमी |
| Min. मिन। line spacing पंक्ति रिक्ति: | 0.1 मिमी | बोर्ड की मोटाई: | 1.6 मिमी |
| हाई लाइट: | हाई टीजी डाय 4 लेयर पीसीबी,आईएसओ 9 001 फैब्रिकेशन क्विक टर्न पीसीबी,आईएसओ 9 001 हाई टीजी क्विक टर्न पीसीबी |
||
हाई टीजी पीसीबी 4 लेयर बोर्ड मल्टीलेयर प्रिंटेड सर्किट बोर्ड पीसीबी बोर्ड फैब्रिकेशन क्विक टर्न पीसीबी असेंबली
पीसीबी विधानसभा क्षमता
|
नाम
|
पीसीबीए
|
|
परत मायने रखता है
|
2-30
|
|
सामग्री
|
एफआर -4, उच्च आवृत्ति, क्यू-बेस, अल-बेस
|
|
अधिकतम आकार
|
500 मिमी X1100 मिमी
|
|
बोर्ड की रूपरेखा सहिष्णुता
|
±0.13मिमी
|
|
बोर्ड की मोटाई
|
0.20 मिमी--6.00 मिमी
|
|
मोटाई सहिष्णुता (t≥0.8mm)
|
±8%
|
|
मोटाई सहिष्णुता (टी 0.8 मिमी)
|
±0.08मिमी
|
|
इन्सुलेशन परत मोटाई
|
0.075mm--5.00mm
|
|
न्यूनतम लाइन
|
0.075 मिमी
|
|
न्यूनतम स्थान
|
0.075 मिमी
|
|
बाहरी तांबे की मोटाई
|
35um--420um
|
|
भीतरी तांबे की मोटाई
|
17um--210um
|
|
ड्रिल होल (मैकेनिकल)
|
0.15mm--6.35mm
|
|
समाप्त होल (यांत्रिक)
|
0.10 मिमी--6.30 मिमी
|
|
व्यास सहिष्णुता (यांत्रिक)
|
0.075 मिमी
|
|
पंजीकरण (यांत्रिक)
|
0.05 मिमी
|
|
आस्पेक्ट अनुपात
|
१३:१
|
|
सोल्डर मास्क प्रकार
|
एलपीआई
|
|
मिन सोल्डरमास्क ब्रिज
|
0.08 मिमी
|
|
मिन सोल्डरमास्क क्लीयरेंस
|
0.05 मिमी
|
|
प्लग होल व्यास
|
0.25 मिमी--0.60 मिमी
|
|
प्रतिबाधा नियंत्रण सहिष्णुता
|
± 10%
|
|
सतह खत्म
|
HASL, LF-HASL, ENIG, Imm टिन, Imm Ag, OSP, गोल्ड फिंगर
|
हमारे फायदे
1. प्रोटोटाइप और समय पर डिलीवरी का त्वरित नेतृत्व समय।
2. उच्च गुणवत्ता के बारे में सोचें -- उच्च पास दर
प्रोटोटाइप की पास दर: १००%
बड़े पैमाने पर उत्पादन की दर: 99.95% से अधिक
3. पीसीबी और पीसीबीए डिजाइन की मुफ्त परामर्श सेवा प्रदान करें।
4. हम छोटे आदेश के साथ-साथ थोक आदेश भी स्वीकार करते हैं।
5. प्रमाणन: रोश, रीच, आईएसओ 9001, 14001, उल, आदि।
6. OEM और ODM सेवा प्रदान करें।
