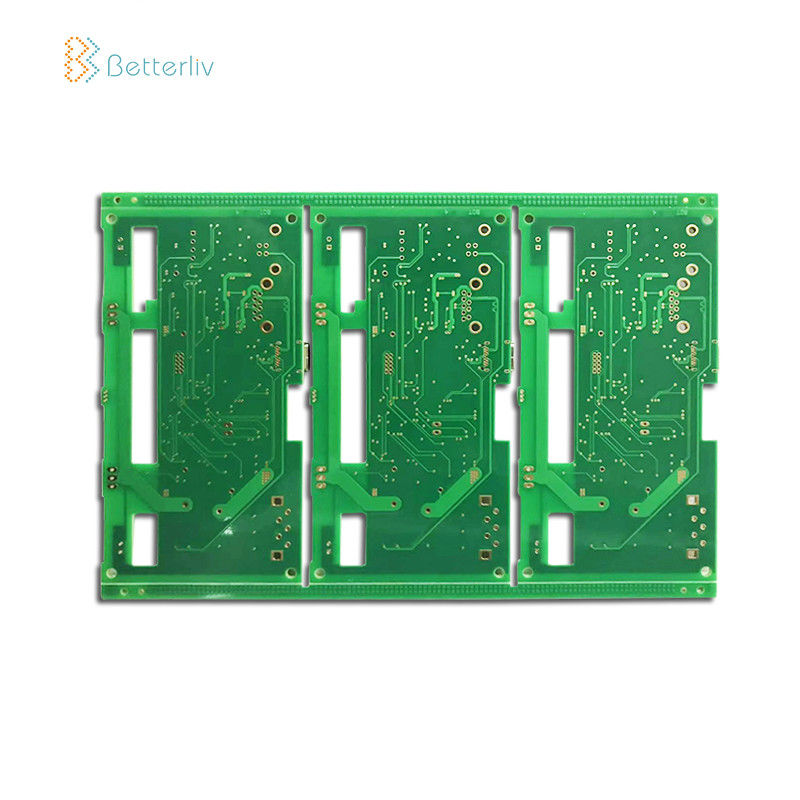

स्वनिर्धारित 6 परत पीसीबी बोर्ड, Fr-4 बहुपरत सर्किट बोर्ड
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| उत्पाद का नाम: | 6 परत पीसीबी विधानसभा | आपूर्तिकर्ता प्रकार: | OEM |
|---|---|---|---|
| मूलभूत सामग्री: | FR4 / हलोजन मुक्त / रोजर्स / एल्यूमीनियम / Hybird | कॉपर की मोटाई: | 0.3oz-12OZ |
| बोर्ड की मोटाई: | 0.15 मिमी -10 मिमी | Min. मिन। hole size छेद का आकार: | 0.1 मिमी |
| Min. मिन। line width रेखा की चौड़ाई: | 0.075mm | सतही परिष्करण: | ENIG / OSP / गोल्ड प्लेटिंग (सॉफ्ट / हार्ड) / HASL / Imm |
| अधिकतम बोर्ड का आकार: | 2000 * 610 मिमी | ||
| हाई लाइट: | Fr-4 बहुपरत सर्किट बोर्ड,अनुकूलित 6 परत पीसीबी बोर्ड,Fr-4 6 परत पीसीबी बोर्ड |
||
अनुकूलित के लिए 6 परत निर्माता इलेक्ट्रॉनिक पीसीबी विधानसभा FR4 बहुपरत सर्किट बोर्ड 6 परत पीसीबी
पीसीबी निर्माण क्षमता
| परतों | 1-26 परतें |
| मानव विकास सूचकांक | 2+एन+2 |
| सामग्री प्रकार | Fr-4, Fr-5, हाई-टीजी, एल्यूमिनियम आधारित, हलोजन मुक्त, |
| इसोला, टैकोनिक, अर्लोन, टेफ्लॉन, रोजर्स, | |
| मैक्स।पैनल आयाम | 39000mil * 47000mil (1000mm * 1200mm) |
| रूपरेखा सहिष्णुता | ± 4 मील (± 0.10 मिमी) |
| बोर्ड की मोटाई | 8mil-236mil (0.2 - 6.0mm) |
| बोर्ड मोटाई सहिष्णुता | ± 10% |
| ढांकता हुआ मोटाई | 3mil-8mil ( 0.075mm-0.20mm) |
| न्यूनतम।पटरी की चौड़ाई | 3 मिली (0.075 मिमी) |
| न्यूनतम।ट्रैक स्पेस | 3 मिली (0.075 मिमी) |
| बाहरी घन मोटाई | 0.5 आउंस - 10 आउंस (17um - 350um) |
| आंतरिक घन मोटाई | 0.5OZ - 6OZ ( 17um - 210um) |
| ड्रिलिंग बिट आकार (सीएनसी) | 6mil-256mil (0.15mm - 6.50mm) |
| समाप्त होल आयाम | 4mil-236mil (0.1mm - 6.0mm) |
| छेद सहिष्णुता | ± 2 मील (± 0.05 मिमी) |
| लेजर ड्रिलिंग होल आकार | 4 मिली (0.1 मिमी) |
| अभिमुखता अनुपात | 16: 1 |
| सोल्डर मास्क | हरा, नीला, सफेद, काला, लाल, पीला, बैंगनी, आदि। |
| मिन सोल्डर मास्क ब्रिज | 2मिल (0.050 मिमी) |
| प्लग होल व्यास | 8mil-20mil (0.20mm-0.50mm) |
| बेवेलिंग | 30o - 45o |
| वि स्कोरिंग | +/- 0.1 मिमी, 15o 30o 45o 60o |
| प्रतिबाधा नियंत्रण | न्यूनतम।5% सामान्य ± 10% |
| सतही परिष्करण | एचएएसएल, एचएएसएल (लीड फ्री), इमर्सन गोल्ड |
| इमर्शन सिल्वर, ओएसपी, हार्ड गोल्ड (100u तक) | |
| प्रमाणीकरण | उल RoHS ISO9001: 2000 ISO14000: 2004 एसजीएस |
| परिक्षण | उड़ान जांच, ई-टेस्ट, एक्स-रे निरीक्षण, एओआई |
हमारी सेवा
• इलेक्ट्रॉनिक घटक सामग्री की खरीद
• नंगे पीसीबी निर्माण
• पीसीबी विधानसभा सेवा।(श्रीमती, डीआईपी)
• पूर्ण परीक्षण: एओआई, एक्स-रे, इन-सर्किट टेस्ट (आईसीटी), कार्यात्मक परीक्षण (एफसीटी)
• अनुरूप कोटिंग सेवा
• प्रोटोटाइप और बड़े पैमाने पर उत्पादन...
• पीसीबी लेआउट, पीसीबीए डिजाइन आपके विचार के अनुसार
लाभ
• सख्त उत्पाद दायित्व, IPC-A-160 मानक लेते हुए
• उत्पादन से पहले इंजीनियरिंग प्रीट्रीटमेंट
• उत्पादन प्रक्रिया नियंत्रण (5Ms)
• १००% ई-परीक्षण, १००% दृश्य निरीक्षण, जिसमें IQC, IPQC, FQC, OQC शामिल हैं
• एक्स-रे और आईसीटी सहित 100% एओआई निरीक्षण inspection
• उच्च वोल्टेज परीक्षण, प्रतिबाधा नियंत्रण परीक्षण
• माइक्रो सेक्शन, सोल्डरिंग क्षमता, थर्मल स्ट्रेस टेस्ट, शॉकिंग टेस्ट
• इन-हाउस पीसीबी उत्पादन
• कोई न्यूनतम आदेश मात्रा नहीं
• त्वरित और समय पर डिलीवरी
